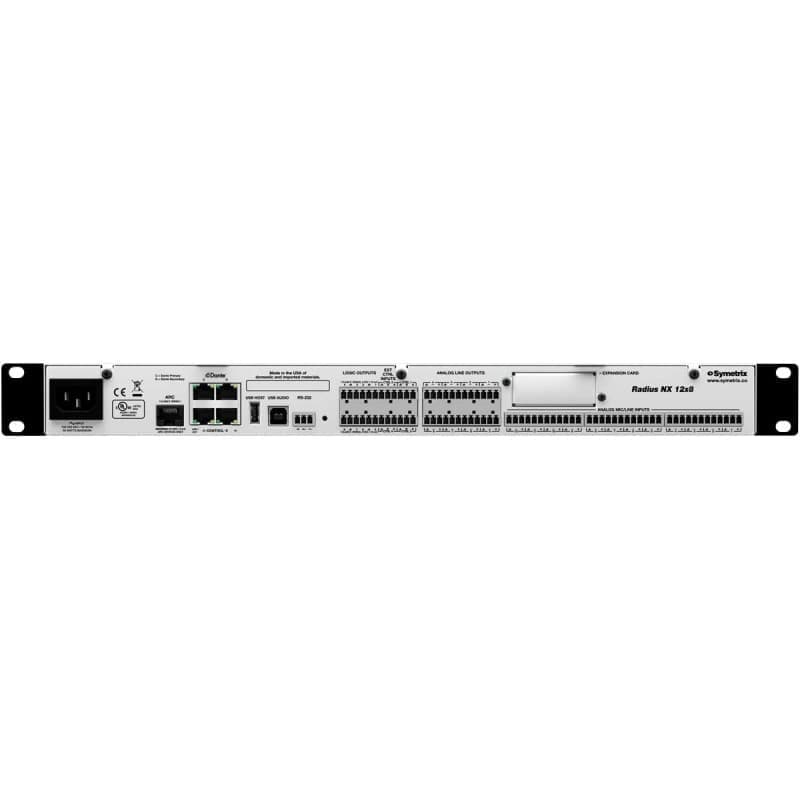

Symetrix Radius NX Matriz 12x8 Dante + USB-B

Radius NX 4×4 (4 entradas analógicas, 4 salidas analógicas) y Radius NX 12×8 (12 entradas analógicas, 8 salidas analógicas). Ambos cuentan con Dante redundante 64×64 opcional instalado de fábrica y recursos DSP idénticos. Los dos difieren solo en E/S analógicas, salida lógica y capacidad de entrada de control externo. El costo reducido del 4×4 lo hace extremadamente competitivo en aplicaciones donde muchos puntos finales de Dante se enrutan a un DSP principal y se requieren menos conexiones analógicas.

Puerto de audio USB. Permite conferencias de códec de software y grabación o reproducción multipista basada en computadora.

Puerto anfitrión USB. Admite grabación, reproducción de medios de audio y mensajería digital.

Súper matriz 128×128. Un procesador de doble núcleo SHARC de próxima generación permite una Super Matrix de Composer, lo que coloca la carga de matrices grandes en un núcleo y libera el segundo núcleo para el procesamiento de señales de propósito general, lo que hace posible diseñar sistemas muy grandes y complejos en torno a un solo Radius NX. . Los modos de visualización facilitan la navegación a través de matrices grandes.

Conmutador gigabit configurable de 4 puertos. Da servicio tanto a Dante (cuando está instalado) como a las redes de control, lo que elimina o reduce la necesidad de conmutadores externos y evita los cuellos de botella de 100 Mbit.

Preamplificadores de ultra bajo ruido. Los pasos de 3 dB controlados digitalmente facilitan la configuración precisa de la ganancia, lo que da como resultado una calidad de sonido inigualable.

Ranura para tarjeta opcional. Acepta todas las tarjetas de expansión Radius y Edge instaladas por el usuario, lo que maximiza los recuentos de entrada/salida de Radius NX o agrega funciones especiales para reducir el costo total del sistema.

Procesador 1 DSP de doble núcleo ADSP-SC587 de Analog Devices a 500 MHz

Capacidad de procesamiento sin procesar 500 MIPS, 6 GFLOPS, 2 GMACS

Frecuencia de muestreo 48 kHz, ± 100 ppm.

Respuesta de frecuencia (A/D/A) 20 Hz – 20 kHz, ± 0,5 dB.

Rango dinámico (A/D/A) > 114 dB, ponderado A.

Separación de canales (A/D/A) > 110 dB a 1 kHz, +24 dBu

Latencia (A/D/A) 1,04 ms, entradas enrutadas a salidas

Memoria de retardo 174 segundos mono.

Entradas de control analógicas 0-3.3 VDC.

Potenciómetro de control externo recomendado 10k Ohm, lineal.

Salidas lógicas bajas (0 V) cuando están activas, altas (5 V) cuando están inactivas.

Salida lógica máxima tensión de alimentación externa/reducción de corriente 24 VDC/50 mA.

Corriente de salida máxima de salida lógica 10 mA.

THD + Ruido < -95 dB (22,4 kHz BW, no ponderado); 1 kHz a +15 dBu con ganancia de 0 dB

Accesorio RS-232 serial I/O 57,6 kbaudios (predeterminado), 8 bits de datos, 1 bit de parada, sin paridad, sin control de flujo cableado directo, solo se requieren los pines 2, 3 y 5

E/S serie RS-485 38,4 kbaudios (predeterminado) 8 bits de datos, 1 bit de parada, sin paridad, sin control de flujo. Puede salir del puerto ARC

Cable Ethernet estándar CAT5/6, longitud máxima de dispositivo a dispositivo = 328 pies / 100 metros

Cable Dante estándar CAT6, longitud máxima de dispositivo a dispositivo = 328 pies / 100 metros

Cable ARC CAT5/6 estándar, la distancia depende de la carga y la cantidad de dispositivos

Máximo de presets almacenados 1000

Modelos Radius NX 4x4 USB-B, Radius NX 4x4 Dante + USB-B
