Gotham 13001 Cable GAC-2 Multipar 2 pares balanceado

Cada par de conductores está protegido por nuestro exclusivo "doble escudo Reussen". Dos capas de cables de cobre con cada 100% de cobertura aseguran una diafonía mínima, un máximo rechazo de RF y una excelente flexibilidad de toda la construcción. Con este concepto de blindaje y protección, el cable es el mejor consenso posible de confiabilidad, flexibilidad y protección de señal.

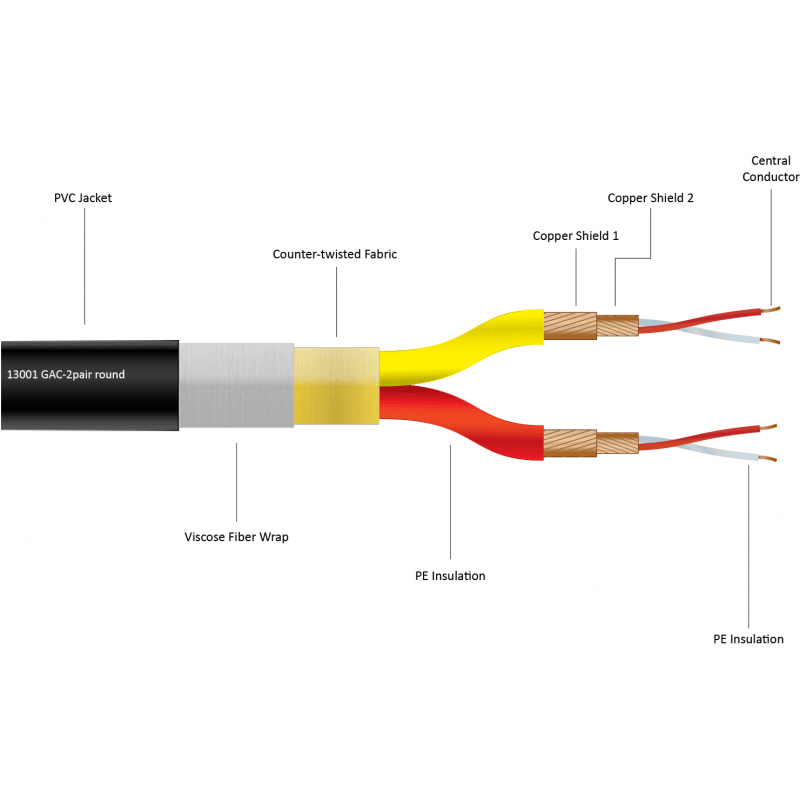

Construcción de la ronda de pares GAC-2:

1 = Chaqueta: PVC, Ø 7.3 mm, gris (oscuro)

2 = capa de fibra de viscosa: encimera envuelta al par trenzado

3 = Material de relleno Archivo de tela

Construcción de un par: (similar a 10301 GAC-2/1)

4 = Chaqueta: Ø 3.3 mm, rojo o amarillo

5 = Blindaje No. 1: cables de cobre desnudos (0.10 mm) 100% de cobertura

6 = Blindaje No. 2: cables de cobre desnudos (0.10 mm) 100% de cobertura

7 = Aislamiento (cond): PE, Ø 1.15 mm, conductores envueltos en rojo y blanco

8 = Conductor: cables de cobre desnudos trenzados de 25 x 0.1 mm (0.19 mm²)

Datos técnicos:

Resistencia del conductor: <90 ohm / km

Resistencia de blindaje: <20 Ohm / km

Capacitancia a 800Hz: cond / cond: <75 nF / km

  cond / escudo: <130 nF / km

Rango de temperatura: instalación flexible: -5 ° a + 50 ° C

  instalación fija: -30 ° a + 70 ° C
