Gotham 12206 Cable GAC-2 pair flat foil balanceado paralelo

Cable de audio blindado balanceado! Cable de instalación libre de halógenos, blindado con papel de aluminio, utilizando cables estañados de 7 x 0.20 mm para IDT Diseñado para cablear señales de audio balanceadas en un entorno metálico. El papel de aluminio se funde con la chaqueta y saldrá automáticamente. La torsión de cada 7 hilos es tan apretada que una vez que se despega el aislamiento, los hilos no se separan y el cable se puede instalar sin un manejo adicional. El material no corrosivo elegido permite que este cable se use para instalaciones fijas en edificios públicos y en instalaciones gubernamentales donde se exigen productos libres de halógenos. La chaqueta está hecha de material de poliolefina retardante de llama.

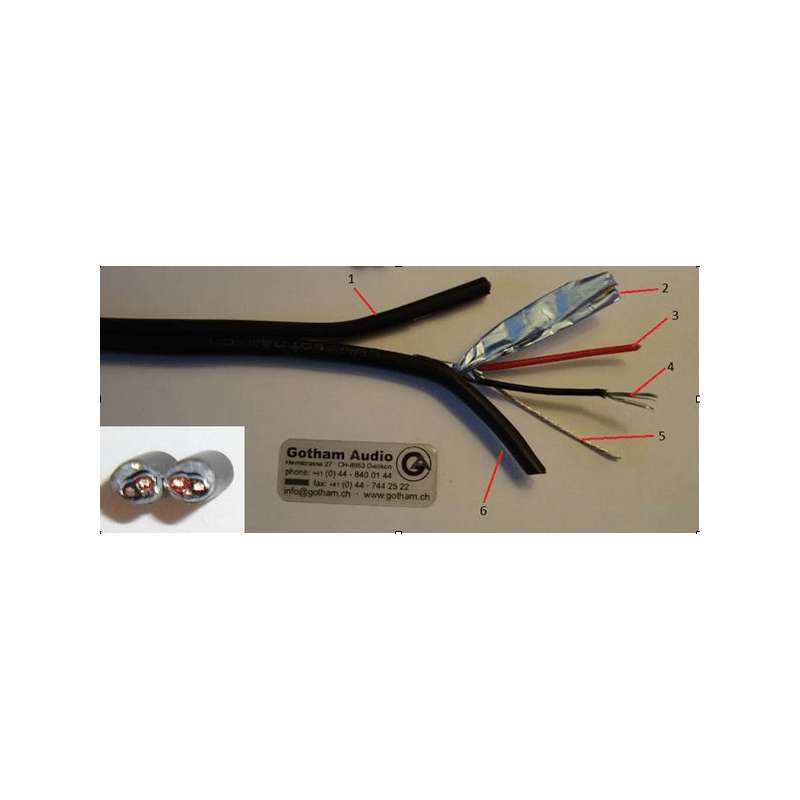

Construcción:

1 + 6 = Chaqueta: poliolefina, Ø 3.0 x 6.0 mm, negra

2 = Blindaje No 1: papel de aluminio y poliéster 100%

3 = Drene el alambre 7x0.20mm Alambres de cobre estañado trenzado

4 = Aislamiento (cond): PE, Ø 1.1 mm retorcido, conductores negro y rojo

5 = Drenaje de alambre Alambres de cobre estañado trenzado 7 x 0.20mm (0.22mm²)

Datos técnicos:

Resistencia del conductor: máximo 85 Ohm / km

Resistencia de blindaje: max 65 Ohm / km

Capacitancia: Conductor-Conductor <75 nF / km

  Conductor - Escudo <140 nF / km

Resistencia de aislamiento:> 200 MOhm / km

Impedancia característica: 75 Ohm @ 200MHz

Tensión de prueba: 1500 V eff. C / S

Rango de temperatura: instalación flexible: -5 ° a + 50 ° C

  instalación fija: -30 ° a + 70 ° C
